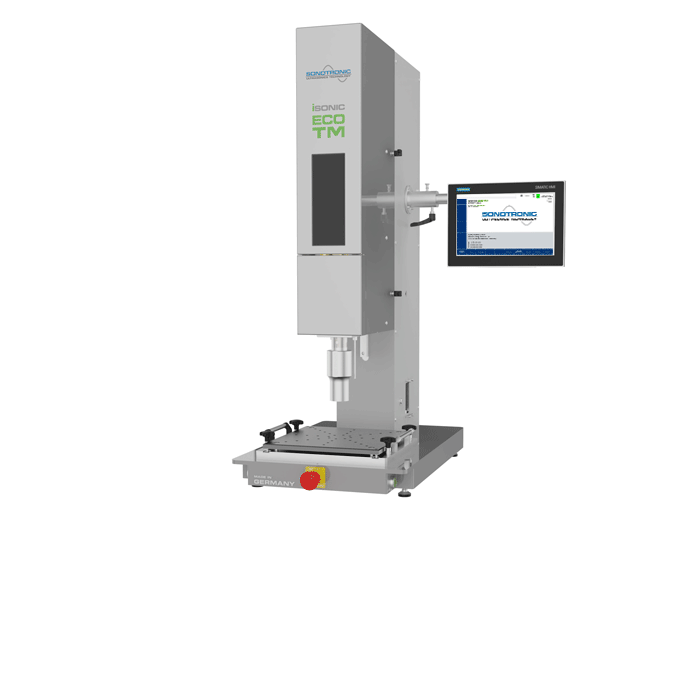

iSONIC ECO TM
双频超声波台式机
小巧高效 – 100% 电驱动，无需压缩空气
双频合一，焊接更灵活
iSONIC ECO TM 是一款用于高精度超声波应用的紧凑型台式设备，采用全电驱动，无需维护，适应性强。配备两种集成频率（例如 35 kHz 和 20 kHz），适用于多种材料的焊接、铆接、冲切和压印等工艺。
紧凑。模块化。面向未来。
这款结构坚固的台式超声波设备采用全电步进电机驱动，无需压缩空气，运行安静、干净且节能。外置电控柜节省工作空间，插拔式连接确保快速安装调试。12 英寸 HTML5 触控屏提供直观操作和可编程运动控制。
全电驱动，节省空间，即插即用 – 适用于现代超声波生产
创新的换模系统支持快速更换振动单元和工件夹具，方便适配多种应用场景。iSONIC ECO TM 特别适用于以下行业：
优势
- 100% 全电驱动 – 无需压缩空气，无需维护
- 双频超声波 – 适应不同材料
- 模块化与可移动设计 – 外部组件，插拔连接
- 高能效 – 无需预热，运行成本低
- 操作直观 – 12 英寸触控屏，清晰可视
- 结构紧凑 – 适用于空间受限的生产环境
应用
- 过滤材料的超声波焊接
- 纺织品的超声波切割与封边
- 电子元件外壳的超声波焊接
- 吸塑包装的超声波焊接
- 塑料零件上商标图案的超声波压花
- 饮料袋或医用输液袋的超声波密封
- 塑料加强件的超声波点焊
- 汽车内饰件的超声波焊接
- 扬声器网罩的超声波铆接
- 家电边框的超声波铆接
- 夹子与紧固件的超声波铆接
- 汽车遮阳板支架的超声波铆接
配备的工艺
- 超声波工艺
- 热铆工艺
附件 I 加装

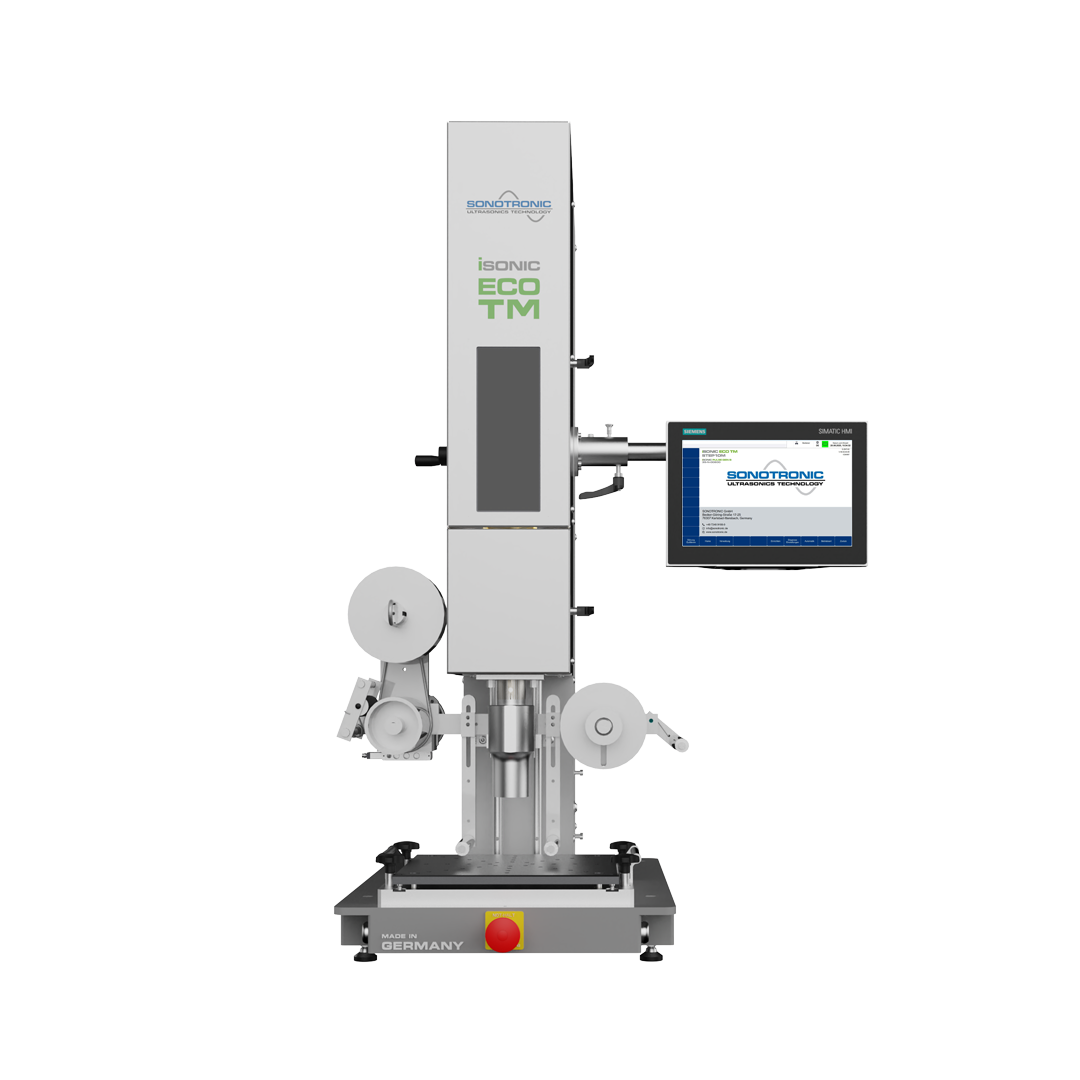

薄膜进给单元
在焊接时用薄膜来保护易受损的零件表面，薄膜进给系统将薄膜传送于焊接模具和零件之间，焊接时隔开模具和零件，保证焊接效果的同时不让模具在零件表面留下焊痕。
- 保护敏感的工件表面
- 在控制系统中选择是否启用
- 可根据零件状况单独调节
滑台
由于零件其几何形状而无法直接置于超声波焊接模具下面时，滑台式的辅助手段就显得尤为重要，它将零件精准的传送至焊头下方的固定位置。
- 用于在焊头下方放置偏高的零件
- 零件的尺寸大小受滑台限制
- 行程 125mm
- 在控制系统中选择是否启用
- 与模具平面平行对齐的夹具

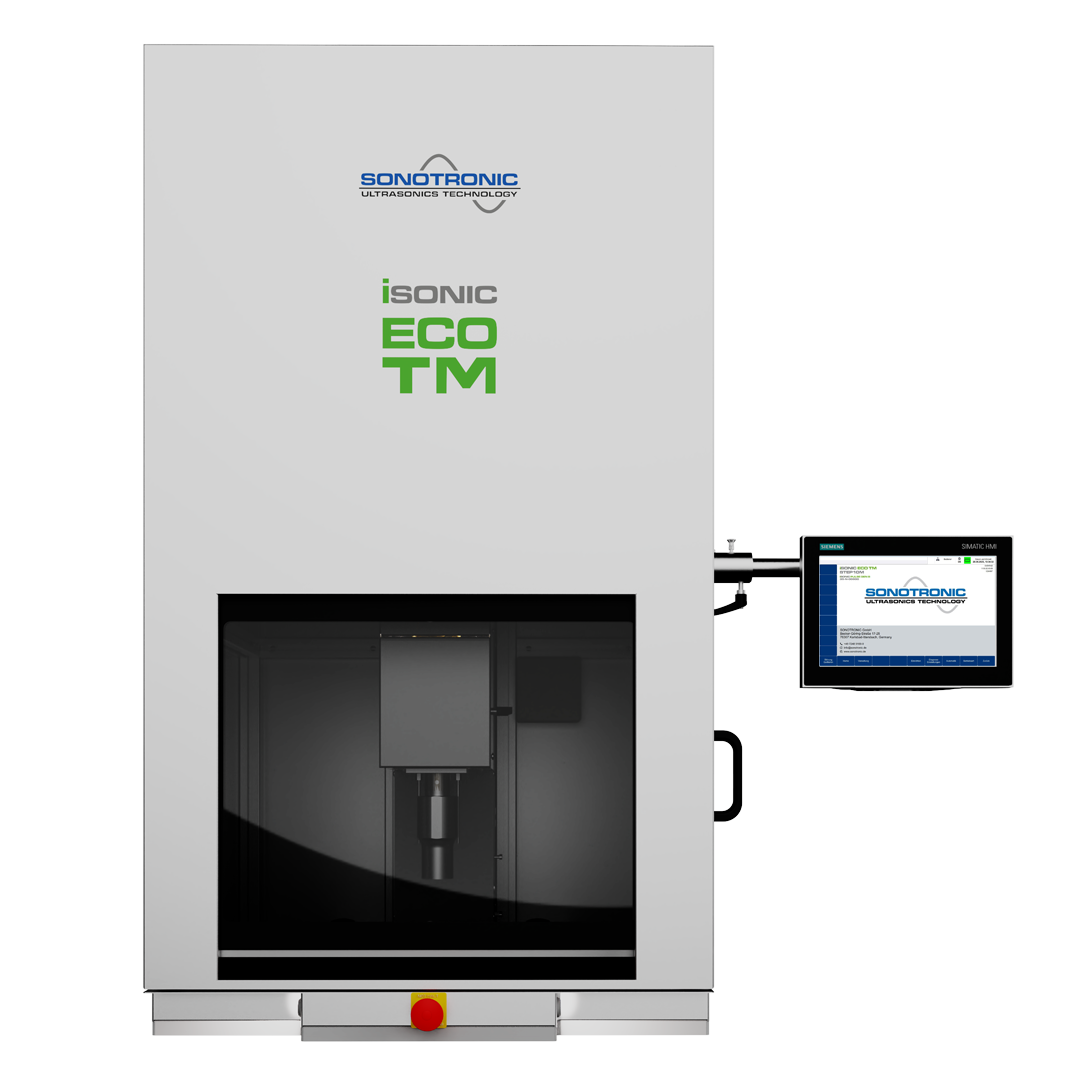

隔音罩
针对对声波敏感的小零件，通过使用紧凑型设计的隔音罩来降低了噪音水平，且节省空间，同时可配备安全升降门，便于取放件。
- 根据《消减噪音条例》的适用条文减少噪音排放，限制值：80 分贝（A）
- 带安全杆的可单手启动的气动升降门
- 隔音罩前部可旋转开启以便于进行内部维护
- 可适用于焊接零件的最大尺寸300 x 250mm
