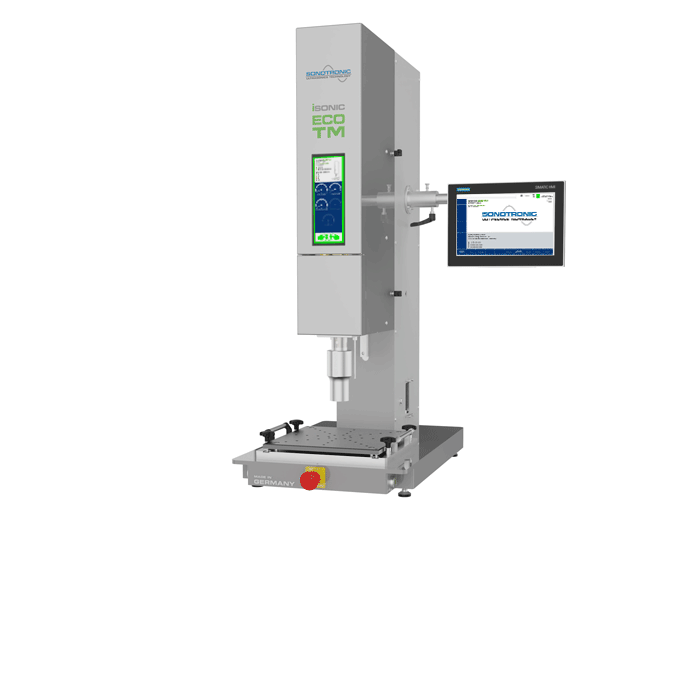

iSONIC ECO TM
Macchina da tavolo a ultrasuoni con potenza a doppia frequenza

Potente in un formato compatto - 100 % elettrico, 0 % aria compressa



Due frequenze, un unico obiettivo: massima flessibilità nella saldatura a ultrasuoni

L'iSONIC ECO TM è la macchina da tavolo compatta per applicazioni a ultrasuoni di alta precisione - 100% elettrica, senza manutenzione e flessibile nell'uso. Grazie alle due frequenze integrate (ad esempio 35 kHz e 20 kHz), la macchina è ideale per saldare, rivettare, punzonare e goffrare un'ampia gamma di materiali.

Compatto. Modulare. A prova di futuro.

Il robusto concetto di macchina con azionamento passo-passo completamente elettrico non richiede aria compressa, per un funzionamento silenzioso, pulito ed efficiente dal punto di vista energetico. L'armadio di comando esterno consente di risparmiare spazio nella postazione di lavoro, mentre le connessioni plug-in assicurano una rapida messa in servizio. Un display touch da 12" basato su HTML5 consente un funzionamento intuitivo e un controllo liberamente programmabile dei profili di movimento.



Completamente elettrico, poco ingombrante, pronto all'uso – per la produzione moderna con ultrasuoni

Le applicazioni possono essere rapidamente personalizzate grazie all'innovativo sistema di cambio delle strutture oscillanti e dei supporti dei componenti. L'iSONIC ECO TM  è quindi ideale per settori quali:

• Industria automobilistica
• Tessile tecnico
• Lavorazione della plastica
• Imballaggio e tecnologia alimentare

Vantaggi

• 100 % elettrico - non richiede aria compressa, nessuna manutenzione
• Due frequenze di ultrasuoni - flessibile per diversi materiali
• Modulare e mobile - componenti esterni, connessioni collegabili
• Efficienza energetica - nessun tempo di riscaldamento, bassi costi operativi
• Funzionamento intuitivo - display touch da 12" con visualizzazione chiara
• Design compatto - ideale dove lo spazio è limitato


Applicazioni

• Saldatura a ultrasuoni di materiali filtranti
• Taglio e sigillatura a ultrasuoni di tessuti
• Saldatura a ultrasuoni di alloggiamenti per componenti elettronici
• Saldatura a ultrasuoni di confezioni blister
• Goffratura a ultrasuoni di loghi su parti in plastica
• Sigillatura a ultrasuoni di sacchetti per bevande o sacchetti per infusione
• Saldatura a ultrasuoni a punti di rinforzi in plastica
• Saldatura a ultrasuoni di parti interne di autoveicoli
• Rivettatura a ultrasuoni di griglie per altoparlanti
• Rivettatura a ultrasuoni di pannelli di elettrodomestici
• Rivettatura a ultrasuoni di clip ed elementi di fissaggio
• Rivettatura a ultrasuoni di supporti per parasole


Processo

• Ultrasuoni
• Elemento riscaldante

Concetti di macchina standard

iSONIC ECO iSONIC ECO FLEX iSONIC ECO HSG iSONIC ECO MASK WELDER

Per voi da scaricare

Volantino

Dati tecnici

Video

Folienvorschubeinheit

Für Schweißungen auf Sichtflächen. Der Folien-Transport befördert unbenutzte Folienstücke zwischen Sonotrode und Bauteil und verhindert so Beschädigungen oder Abzeichnungen.

• Zum Schutz empfindlicher Werkstückoberflächen gegen Markierungen
• In der Steuerung an- bzw. abwählbar
• Individuell auf das Werkstück einstellbar

Schiebetisch

Für Bauteile, die aufgrund ihrer Geometrien keine direkte Platzierung unter der Sonotrode zulassen. Der Schiebetisch positioniert das Bauteil unter der Schweißeinheit.

• Zur Platzierung hoher Bauteile unter der Sonotrode
• Die Teilegröße ist durch den Schiebetisch begrenzt
• Hub 125 mm
• In der Steuerung an- bzw. abwählbar
• Aufspannplatte zur planparallelen Ausrichtung des Werkstücks

Schallschutzhaube

Für kleine Teile mit schallkritischen Anwendungen. Die kompakte und platzsparende Schallschutz-Haube senkt den Schallpegel und ist mit einer Sicherheitshubtür ausgerüstet.

• Reduzierung der Schallemission gemäß geltenden Vorschriften der Lärmschutzverordnung,
  Grenzwert: 80 dB(A)
• Pneumatisch angetriebene Hubtür mit Ein-Hand-Start und Sicherheitsschutzleiste
• Front zu Wartungszwecken wegschwenkbar
• Einsetzbar für Bauteilgrößen bis max. 300 mm Breite und 250 mm Tiefe
